Верхний и нижний полив конных полей

Компания «Эквиплан» предлагает монтаж различных систем полива для обоих типов еврогрунта – классического и современного - на открытых конных полях и грунтах в закрытых манежах. Все системы увлажнения еврогрунта подразделяются на 2 вида – верхний и нижний полив.

Верхний полив

В Европе занимает основное место среди всех стационарных систем полива. Верхний полив характеризуется высокой эффективностью, простотой обслуживания, надежностью и доступной стоимостью. Кроме того, установка системы верхнего полива, в отличие от нижнего, может быть произведена на объекте в любое время в период эксплуатации конного поля, т.к. ее монтаж не связан с технологией укладки еврогрунта. Преимуществом использования верхнего полива, по сравнению с нижним, является также возможность значительно уменьшать запыленность воздуха и благоприятно влиять на микроклимат манежа. Стационарные системы верхнего полива подразделяются на подвесную и линейную.

Подвесная система полива

Используется в закрытых конных манежах. Подвесная стационарная система полива грунта в манеже представляет собой разветвленную сеть пластиковых труб с распылительными форсунками или веерными спринклерами (рис.1). Специальные мелкодисперсные спринклеры располагаются на фермах в несколько рядов, соединяются трубами через электромагнитные запорные элементы с программным блоком управления. Автоматическое включение или отключение отдельных разбрызгивателей позволяет регулировать степень и интенсивность полива различных участков конного манежа, а также угол распыления, чтобы вода не попадала на борта. Разновидностью подвесной системы верхнего полива является монорельсовая система. По рельсу, установленному на определенной высоте вдоль середины манежа, передвигается поперечная балка (рис.2) или кронштейн (рис.3) с установленными спринклерами. Стоимость монорельсового полива значительно выше, чем подвесной стационарной системы при такой же эффективности.

Рис. 1	Рис. 2	Рис. 3

Линейная система полива

Применяется для увлажнения конного грунта как на открытом плаце, так и в закрытом манеже. Разбрызгиватели размещаются на различных типах ограждений (манежные борта, окантовка плаца) непосредственно по периметру конного поля (плац – рис. 4. , манеж - рис.5). Для линейной системы полива могут использоваться выдвижные спринклеры веерного или роторного типа.

Рис. 4	Рис. 5

Стоимость верхнего полива зависит от типа системы (подвесная/линейная), площади полива и технических условий объекта (наличия необходимого количества воды определенного давления). При отсутствии необходимых тех. условий система полива дополнительно оснащается накопительными резервуарами и повышающей давление насосной станцией. Управление верхним поливом осуществляется с помощью системы автоматики.

Нижний полив

Принцип действия основан на капиллярном насыщении влагой еврогрунта от искусственных внутригрунтовых источников воды. Различают 2 типа систем нижнего полива – приливно-отливного действия и капельная. Хотя в Европе нижний полив используются реже, чем верхний, основную долю нижнего полива конных полей составляют системы приливно-отливного действия, и лишь менее 1% приходится на капельный полив.

Система приливно-отливного действия

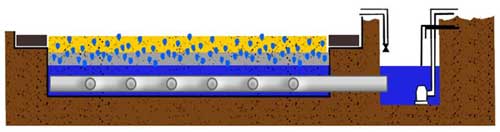

При нижнем поливе приливно-отливного действия (рис.6) равномерное увлажнение еврогрунта капиллярным способом происходит благодаря искусственному водному зеркалу изолированной ванны, которая смонтирована из водонепроницаемой пленки под рабочим слоем конного поля и имеет регулируемую высоту уровня воды через трубную систему, состоящую из дренажных труб (диаметр 8-11см) на расстоянии 2-3м друг от друга.

Рис. 6

Система приливно-отливного действия является единственной, которая постоянно поддерживает одинаковую влажность во всех точках конного грунта. Наиболее эффективно данный тип нижнего полива применяется на открытых полях. При этом трубная дренажная система используется как для подачи воды при увлажнении грунта, так и для отвода осадков, что позволяет тем самым оперативно поддерживать влажность и плотность рабочего слоя еврогрунта в заданных параметрах в зависимости от требований конкретного вида конного спорта (выездка, конкур) и погодных условий. Приливно-отливная система имеет большое преимущество по сравнению с верхним поливом на открытых конных плацах больших размеров (шириной более 50м), где установка линейной системы верхнего полива требует сложных дорогостоящих водяных пушек и насосных станций. При использовании приливно-отливной системы в крытом манеже нужно учитывать некоторое понижение внутренней температуры воздуха.

Стоимость системы приливно-отливного действия прямо пропорциональна площади конного поля и, в отличие от систем верхнего полива, менее привязана к техническим условиям объекта. Система управления поливом может быть исполнена как в механическом (бюджетном), так и в автоматическом варианте.

Капельный полив

Низкая популярность капельного полива, составляющая менее 1% по отношению к другим системам полива в Европе, обуславливается невысокой производительностью и гораздо более энергозатратной эксплуатацией. Увлажнение грунта при капельном поливе (рис. 7) происходит через многокилометровые линии шлангов малого диаметра (1,6-2,0 см), которые укладываются под рабочим слоем на расстоянии 20-30см друг от друга, со встроенными капельницами, расположенными, как правило, с шагом в 20см. Каждая капельница представляет собой компактную пластмассовую втулку с небольшим расходом воды 2-4л/час.

Рис. 7

Капельный полив не позволяет осуществлять быстрое увлажнение еврогрунта, кроме того повышенное внимание требуется уделять организации очистки воды, которая будет подаваться в систему. В шланги не должны попадать иловые загрязнения, песок или частички грунта. Если капельница засоряется, она неизбежно прекращает работать. Поэтому при монтаже и эксплуатации необходимо соблюдать жесткие требования, чтобы при ее использовании не возникло дополнительных проблем с последующим трудоемким разбором грунта и ремонтом.

Система капельного полива была изначально разработана для увлажнения растений в сельском хозяйстве. Существует ошибочное мнение, что капельный полив более экономичен, чем верхний полив. При этом приводится статистика из опыта использования капельной системы для орошения только прикорневой зоны растений, а не всей площади поля. Кроме того, в песчаных конных грунтах под влиянием силы тяжести движение воды от капельницы в глубину грунта происходит более значительно, чем вертикально вверх или по горизонтали, что неизбежно приводит к дополнительному расходу воды для обеспечения равномерной влажности еврогрунта между шлангами и клапанами.

Систему капельного полива целесообразно использовать, главным образом, для увлажнения еврогрунта в закрытом манеже, поскольку, в отличие от системы приливно-отливного действия, на открытом плаце потребуется дополнительно создать эффективный дренаж.

Центр конных технологий «Эквиплан» поможет подобрать оптимальный способ увлажнения конного поля исходя из особенностей и потребностей Вашего объекта.
